Elektrický vakuový přísavný zvedák VSH400/4 pro elektrický vysokozdvižný vozík, max. zatížení 400 kg, SolidHub

Vakuový zvedák s přísavkami pro efektivní manipulaci s deskami pomocí elektrického vysokozdvižného vozíku

Vakuový zvedák s přísavkami VSH400/4 od společnosti SolidHub umožňuje bezpečnou a kontrolovanou manipulaci s velkoformátovými deskami a obrobky pomocí elektrického vysokozdvižného vozíku. Pomocí integrovaných kapes pro vidlice o rozměrech 190 mm x 90 mm se vakuový zvedák nasune na vidlice a následně bezpečně přišroubuje. Během několika minut je tak k dispozici profesionální vakuový zdvihací systém, aniž by byly nutné úpravy vozíku.

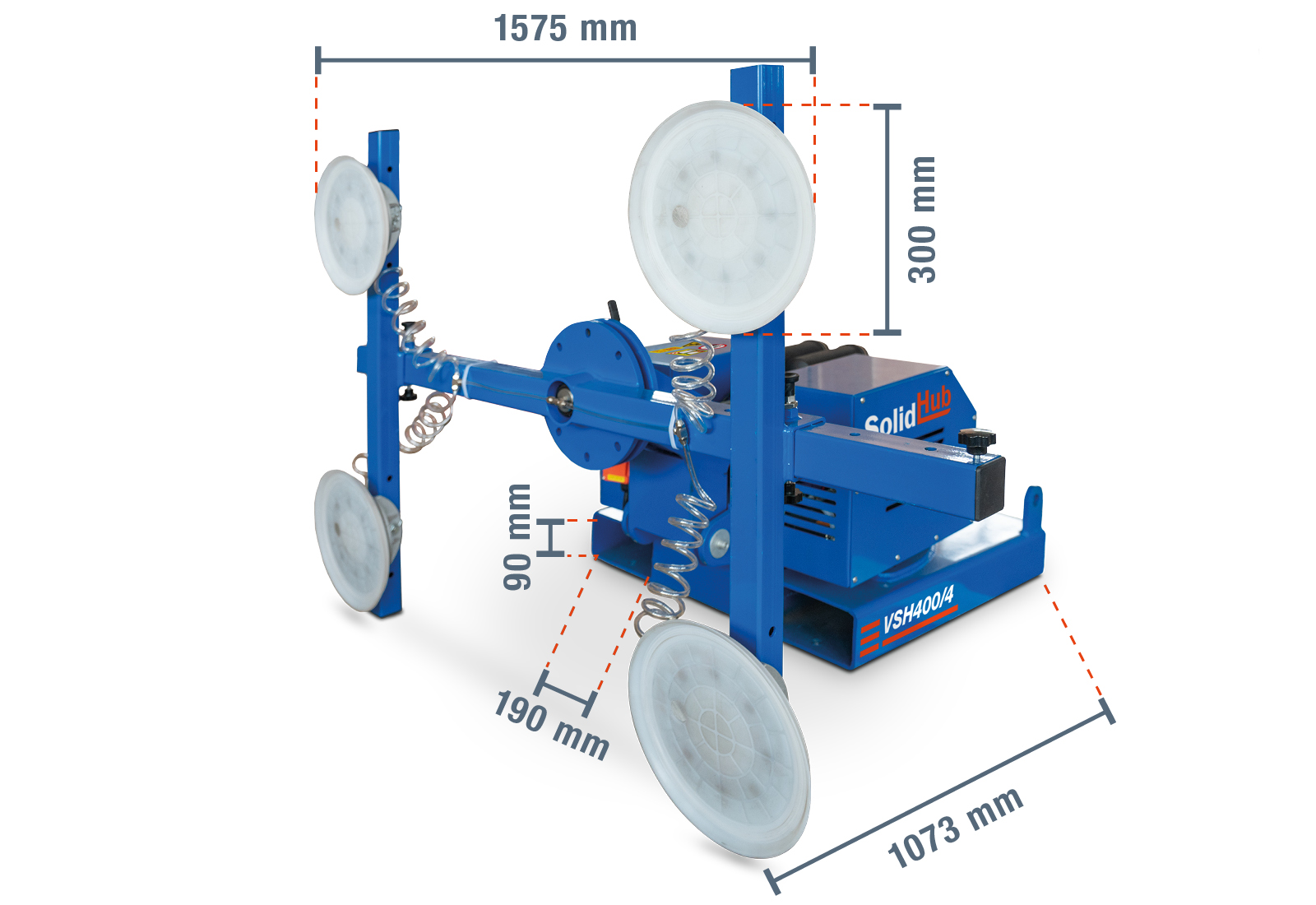

Díky rozměrům 1.575 mm x 1.073 mm x 656 mm lze vakuový zvedák začlenit do nejrůznějších pracovních prostředí. Má vlastní hmotnost 247 kg a maximální nosnost 400 kg. Systém je proto vhodný pro náročné úkoly při zvedání a přepravě velkoformátových obrobků.

Bezpečná manipulace s různými materiály desek

Integrovaný kompresor zásobuje 4 přísavek z materiálu Silikon konstantním pracovním tlakem -0,7 bar a čerpacím výkonem 45 l/min.. Každá přísavka má průměr 300 mm a díky rovnoměrnému rozložení síly přispívá k bezpečnému uchopení obrobku.

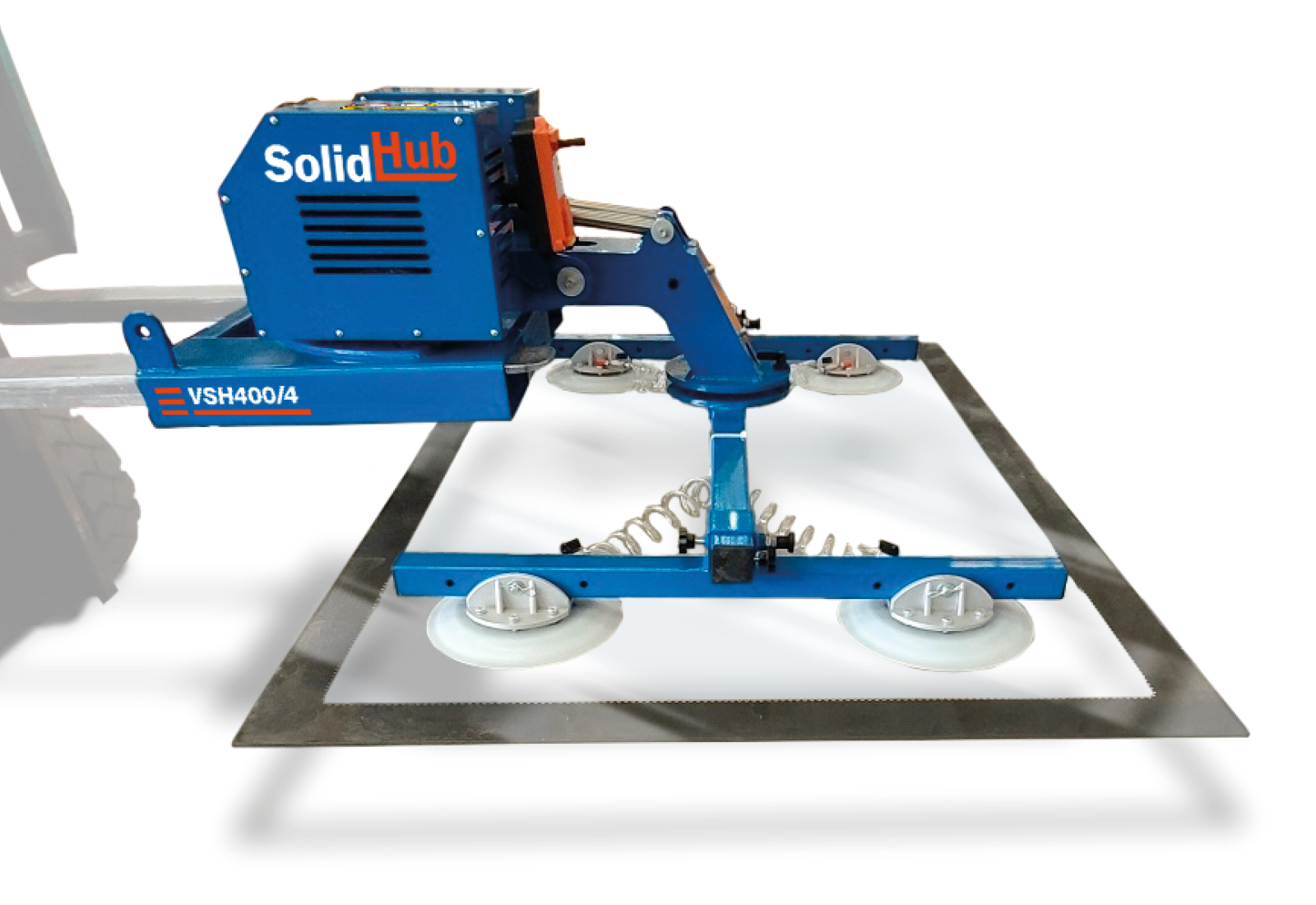

Vakuový zvedák je vhodný pro manipulaci se skleněnými, dřevěnými, plastovými a kovovými deskami. Vakuově těsné materiály využívají vysokou přídržnou sílu. Spolehlivě lze uchopit také lehce porézní materiály a mírně nerovné povrchy. Systém lze proto použít pro různé materiály a aplikace.

Naklápění, vychylování a otáčení pro přesné polohování

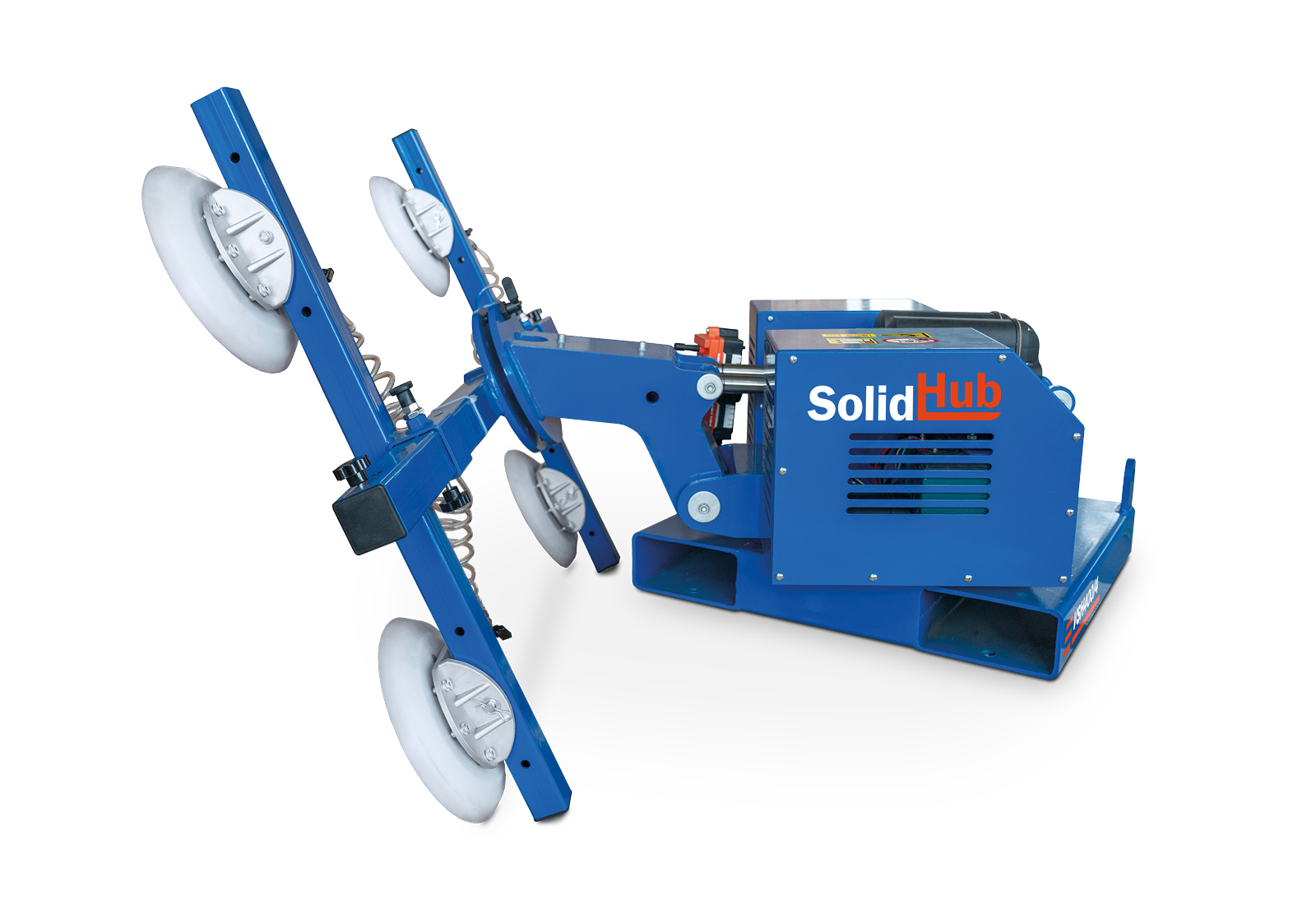

Uchopený náklad lze elektricky naklopit o 90 °, takže obrobky lze přesouvat z vodorovné do svislé polohy nebo naopak. Ruční funkce vychýlení o 180 ° navíc umožňuje boční orientaci nákladu. Pro přesné polohování lze obrobek také ručně otočit o 360 ° kolem vlastní osy. Náklad lze zajistit v různých polohách, což  umožňuje snadnou manipulaci.

Tyto možnosti nastavení usnadňují zejména montážní práce a nakládání i vykládání velkých nebo objemných konstrukčních dílů. I v omezených prostorových podmínkách lze obrobky kontrolovaně a přesně polohovat.

Provoz nezávislý na elektrické síti s akumulátory

Vakuový zvedák pracuje nezávisle na elektrické síti a je napájen dvěma bezúdržbovými olověnými akumulátory. Každá baterie má napětí 12 V. Bateriový systém má jmenovitou kapacitu 20 Ah, díky níž dosahuje doby provozu 6 - 7 h.

Po použití se akumulátory zcela nabijí během 6 - 7 h.

Kontrola vakua a stavu baterie

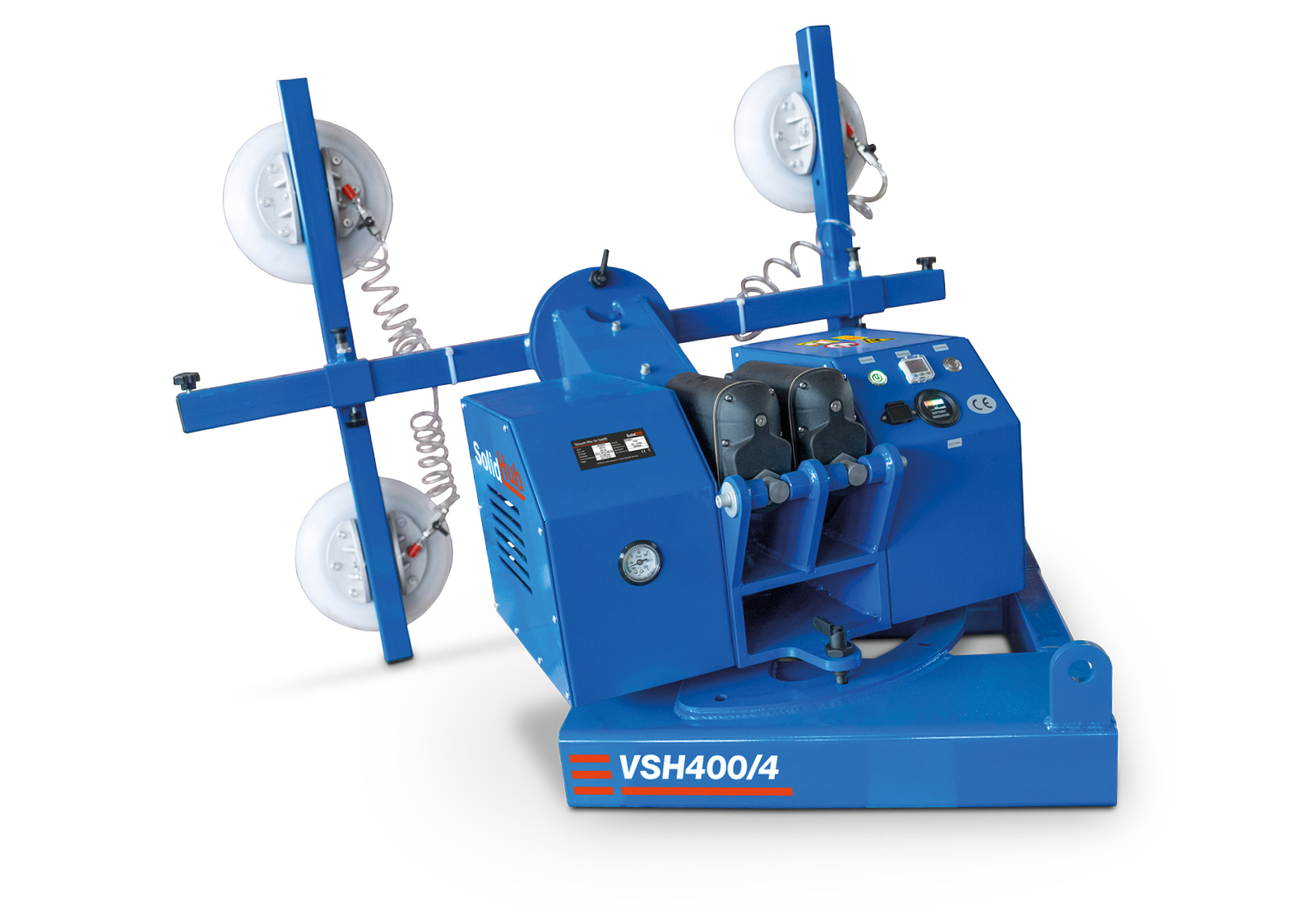

Dobře čitelný manometr kdykoli informuje o aktuálním podtlaku a umožňuje průběžnou kontrolu vakua během celého pracovního procesu.

Integrovaný ukazatel nabití baterie navíc zobrazuje aktuální stav nabití akumulátorů. Pro zajištění plného sacího výkonu je třeba stav nabití před každým použitím zkontrolovat a zařízení v případě potřeby úplně nabít.

Nabíjení probíhá prostřednictvím běžné zásuvky 50 Hz / 230 V. Speciální nabíjecí infrastruktura není nutná. Bezúdržbové olověné akumulátory zajišťují spolehlivý provoz při každodenním používání.

Typické oblasti použití

• Montáž oken: Bezpečné zvedání, přeprava a přesné polohování okenních tabulí a skleněných prvků. Funkce naklápění, vychýlení a otáčení usnadňují orientaci i v omezených prostorových podmínkách.
• Manipulace s materiálem ve výrobě: Přeprava kovových, dřevěných, plastových a skleněných desek mezi skladem, obráběcími stroji a montážními pracovišti.
• Manipulace se solárními panely: Šetrné uchopení materiálu, bezpečná přeprava a přesné nasměrování citlivých solárních panelů. Rovnoměrné rozložení síly přísavek podporuje šetrnou manipulaci.
• Logistika a skladování: Vychystávání, přemisťování a nakládání jednotlivých desek i velkoformátových obrobků v rámci interního toku materiálu.
• Zpracování kovů, dřeva a plastů: Přemisťování těžkých nebo velkoformátových obrobků, zásobování strojů a přeprava mezi jednotlivými výrobními kroky.
• Stavba fasád a montovaných prvků: Bezpečná manipulace a přesné polohování fasádních desek, sendvičových prvků a dalších velkoformátových konstrukčních dílů během montáže.

Upozornění:

Upozorňujeme, že použití přídavného zařízení posouvá těžiště nákladu vašeho vozíku. Podrobnější informace naleznete v diagramu nosnosti a u těžiště nákladu vašeho elektrického vysokozdvižného vozíku.
Přídavné zařízení není určeno pro ruční paletové vozíky, ale pro elektrické vysokozdvižné vozíky. Před nákupem si ověřte, zda je přídavné zařízení kompatibilní s vaším elektrickým vysokozdvižným vozíkem (průřez vidlic až max. 190 mm x 90 mm).

Před uvedením do provozu se informujte o vnitrostátních předpisech platných v zemi použití. Za uvedení do provozu a zajištění vhodného personálu pro použití odpovídá osoba, která zařízení uvádí do provozu.
